Suporte LS – Auxílio a operação Logging
-Setpoint: em verde. Utilizamos um dispositivo para setar esse valor a partir da IHM.
O valor setado na IHM irá mandar para uma variável dentro do CLP que armazenará o valor colocado. Eu utizei o padrão LS (D0), mas você precisará encontrar um que bata com a variável no manual do seu CLP.
-Linha superior: Em vermelhor. É uma constante que deve possuir o valor pré estabelecido. No caso eu utilizei o 8, correspondendo aos seus 8ºC.
- Linha inferior: Em azul. É uma constante que deve possuir o valor pré estabelecido. No caso eu utilizei o 2, correspondendo aos seus 2ºC.
Variáveis de leitura:
Aqui vai as suas duas variáveis de leitura, com suas cores e números correspondentes e endereço.
Leitura por determinados tempos:
Você me indicou que queres fazer a leitura de 15 em 15 minutos e eu criei o tutorial a partir disso.

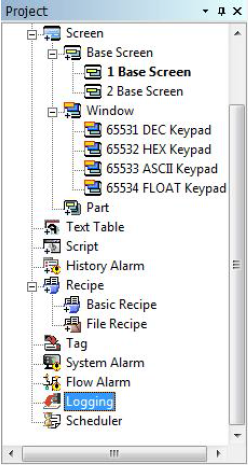

Você deverá ir na função logging no projeto e selecionar.
Em repeat by você colocará 15 minutos e isso fará com que a leitura ocorrerá de 15 em 15 minutos e não adiantará tentar ler antes desse tempo.
Quantidade de leituras por tempo:
-A seguir segue a quantidade de vezes que vai ler de 15 em 15 min, você não solicitou por e-mail , mas creio que isso seja algo importante para a sua aplicação. Isso fará com que a cada 15 min ele irá ler quantas vezes selecionar.
Por exemplo: a cada 15 min ele irá ler 15 vezes as variáveis e publicar no gráfico.
Eixo X com data:
Além dos dados de hora que possui na varredura de valores, você pode colocar um relógio ao lado do eixo X, sem maiores problemas.
Tutorial de impressão ao operador:
Você poderá fazer uma tecla rolar para outra tela, assim, em outra tela pode constar todas as informações que julgar necessário.
1 - PLUGAR O PEN DRIVE.
2- PRESSIONAR A TECLA "IMPRIMIR".
